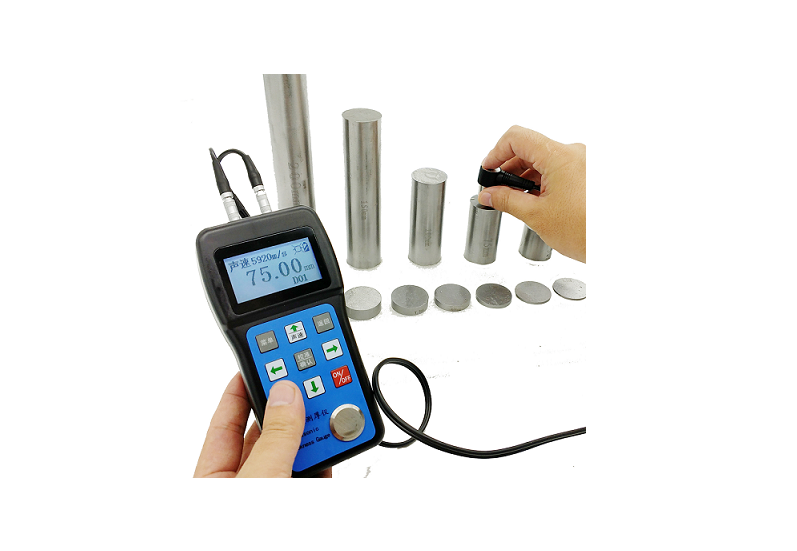

KT280A超聲波測厚儀
一、產品概述:KT280A超聲波測厚儀，采用高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫ιa(chǎn)設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等多個領域。
二、技術參數:
顯示方法：高對比度的128*64液晶顯示，高亮度EL背光；
測量范圍：(0.28~600)mm（鋼中）；0.28~0.75mm需定制專用儀器；公制和英制可選
聲速范圍：(1000~9999) m/s：
分 辨 率：0.01mm
示值精度：±（0.5%H+0.04mm)；H為被測物實際厚度
測量周期：單點測量時每秒鐘6次；
存儲容量：可存儲40個厚度測量數據
工作電壓： 2節AA尺寸堿性電池
持續工作時間：大于50h（不開背光時）
外形尺寸：145mm×74mm×32 mm
整機重量：245g
三、主要功能:
KT280A超聲波測厚儀適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
可配備多種不同頻率、不同晶片尺寸的探頭使用；
已知厚度可以反測聲速，以提高測量精度；
具有耦合狀態提示功能；
有EL背光顯示，方便在光線昏暗環境中使用；
有剩余電量指示功能，可實時顯示電池剩余電量；
具有自動休眠、自動關機等節電功能；
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
四、工作原理:
KT280A超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
五、儀器配置:
| 序號 | 名稱 | 數量 | 備注 | |
| 標準配置 | 1 | 主機 | 1臺 | |
| 2 | 標準探頭（5MHz） | 1只 | ||
| 3 | 耦合劑 | 1瓶 | ||
| 4 | ABS儀器箱 | 1只 | ||
| 5 | 合格證 | 1份 | ||
| 6 | 保修卡 | 1份 | ||
| 7 | 說明書 | 1份 | ||
| 8 | AA(5號)尺寸堿性電池 | 2只 | ||
| 可選配置 | 9 | 粗晶探頭（2.5MHz） | ||
| 10 | 大量程粗晶探頭（2MHz） | |||
| 11 | 微徑探頭（7MHz） | |||
| 12 | 高溫探頭（5MHz） | |||
| 13 | 高溫耦合劑 |
六、探頭選擇：
| 名稱 | 型號 |
頻 率 (MHz) |
探 頭 直 徑 |
測量范圍 | 管徑下限 | 特性描述 |
| 粗晶探頭 | N02 | 2.5 | 14mm |
3.0mm～400.0mm（鋼） 40mm以下(灰鑄鐵HT200) |
20mm | 用于鑄鐵等粗晶材質的測量 |
| 大量程粗晶探頭 | N02 | 2 | 14mm |
3.0mm～600.0mm（鋼） 100mm以下(灰鑄鐵HT200) |
20mm | 用于鑄鐵等粗晶材質的測量 |
| 標準探頭 | N05/90° | 5 | 10mm | 1.0mm～230.0mm（鋼） | Φ20mm×3.0mm | 專用 |
| 微徑探頭 | N07 | 7 | 6mm | 0.28mm～80.0mm（鋼） | Φ15mm×2.0mm | 用于薄壁及小弧面的測量 |
| 高溫探頭 | HT5 | 5 | 14mm | 3～200mm （鋼） | 30mm | 用于溫度小于300℃的材料的測量 |
七、工作條件:
環境溫度：操作溫度－20℃～＋50℃；存儲溫度：-30℃～＋70℃
相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
八、材料聲速表:
|
材料 |
聲速 | ||
| In/us | m/s | ||
| 鋁 | Aluminum | 0.250 | 6340-6400 |
| 鋼 | Steel, common | 0.233 | 5920 |
| 不銹鋼 | Steel, stainless | 0.226 | 5740 |
| 黃銅 | Brass | 0.173 | 4399 |
| 銅 | Copper | 0.186 | 4720 |
| 鐵 | Iron | 0.233 | 5930 |
| 鑄鐵 | Cast Iron | 0.173-0.229 | 4400－5820 |
| 鉛 | Lead | 0.094 | 2400 |
| 尼龍 | Nylon | 0.105 | 2680 |
| 銀 | Silver | 0.142 | 3607 |
| 金 | Gold | 0.128 | 3251 |
| 鋅 | Zinc | 0.164 | 4170 |
| 鈦 | Titanium | 0.236 | 5990 |
| 錫 | Tin | 0.117 | 2960 |
| 丙烯酸(類)樹脂 | 0.109 | 2760 | |
| 環氧樹脂 | Epoxy resin | 0.100 | 2540 |
| 冰 | Ice | 0.157 | 3988 |
| 鎳 | Nickel | 0.222 | 5639 |
| 樹脂玻璃 | Plexiglass | 0.106 | 2692 |
| 聚苯乙烯 | Polystyrene | 0.092 | 2337 |
| 陶瓷 | Porcelain | 0.230 | 5842 |
| 聚氯乙烯 | PVC | 0.094 | 2388 |
| 石英 | Quartz glass | 0.222 | 5639 |
| 硫化橡膠 | Rubber, vulcanized | 0.091 | 2311 |
| 聚四氟乙烯 | Teflon | 0.056 | 1422 |
| 水 | Water | 0.058 |
1473 |
